HOME > 제품소개 > 세루폰

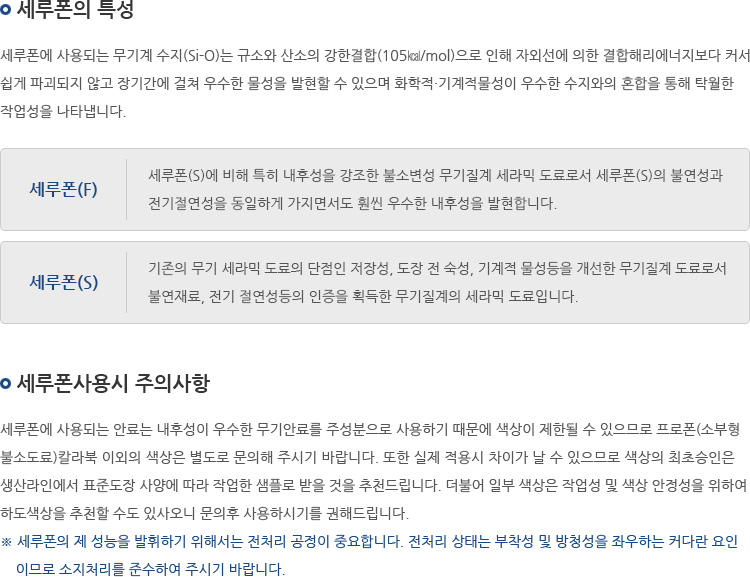

소재 | 공정 | 제품명 | 추천도막두께 | 건조조건 | 용도 및 특징 |
---|---|---|---|---|---|
ALUMINUM 및 EGI |
하도 | 세루폰 PRIMER | 5~10㎛ | Flash-off | 건축물 내외장재 Bar 및 Panel용 PSD(지하철안전도어)용, 불연인증 및 철도 기술연구원전기 안정인증 획득/ A.A.M.A 2605 시험항목 통과 |
상도 | 세루폰 (S) | 15~30㎛ | 230℃X10분 | ||
하도 | 세루폰 PRIMER | 5~10㎛ | Flash-off | ||
상도 | 세루폰 (F) | 15~30㎛ | 230℃X10분 |
Properties | Description | Remarks | Result | |||
---|---|---|---|---|---|---|
광택(Gloss) | 60°Gloss | ASTM D523 | Spec. ± 5 | |||
연필경도(Pencil Hardness) | H 이상 | ASTM D3363 | 3H | |||
부착성 (Adhesion) |
Dry Adhesion | 1mm Cross Cut | ASTM D3359 | 100/100 | ||
Wet Adhesion | 38℃, 24hrs, 1mm Cross Cut | |||||
Boiling Water Adhesion | 100℃, 29mins, 1mm Cross Cut | |||||
내몰탈성 (Mortar Resistance) | Mortar PAT 24hrs | AAMA2605 | No Visual Change No Blistering | |||
내세제성 (Detergent Resistance) | 3% Detergent, 38℃, 72hrs | ASTM D2248 | No Blistering (ASTM D3359) | |||
내창문세정액성 (Window Cleaner Resistance) |
10 Drops, 24hrs | AAMA 2605 | No Visual Change No Blistering | |||
Cross-Cut | ||||||
내산성 (Acid Resistance) |
Muriatic Acid Resistance | 10% HCI X 15min | AAMA 2605 | No Visual Change No Blistering | ||
Nitric Acid Resistance | 70% HNO3, 30mins | AAMA 2605 | △E = 5 Max. | |||
내오염성 | 유성매직 도포하여 24시간 | JIS K 5400 | 외관 이상 없을 것 | |||
방치한후 알코올로 제거 | ||||||
접촉각 | 외부물질의 도막접촉시 형성되는 도막과 물질간 각으로 클수록 내오염성 좋음 |
F 121.67° | ||||
S 115.89° | ||||||
내염수분무성 (Salt Spray Resistance) | 5% Salt Solution |
F | 1500(Hrs) | ASTM B117 ASTM D 1654 AAMA2605 |
R.N 9.0 이상 | |
S | 1000(Hrs) | |||||
촉진내후성(Hr) | XENON | F | 3000(Hrs) | ASTM G155-05a |
△E ≤ 5 | |
S | 1500(Hrs) |
